Zapi - Moduli di ingresso e uscita

I moduli di ingresso e uscita Zapi includono dispositivi intelligenti come il Vehicle Control Master (VCM) e il CAN TILLER, progettati per migliorare l’efficienza e la connettività nei veicoli elettrici industriali. Il VCM consente il controllo centralizzato di più funzioni del veicolo, grazie a un elevato numero di I/O per il collegamento di comandi, sensori e attuatori, inclusi carichi PWM e valvole idrauliche proporzionali.

Il CAN TILLER, invece, è un modulo di interfaccia CAN compatto in grado di leggere segnali analogici e digitali e convertirli in messaggi CAN. Entrambi i moduli sono perfettamente compatibili con i controllori motore Zapi e altri dispositivi su rete CAN, garantendo un’integrazione semplice e affidabile.

CVM

Zapi Vehicle Control Master è un modulo intelligente progettato per gestire in modo centralizzato le principali funzioni del veicolo elettrico industriale. Grazie all’elevato numero di ingressi e uscite (I/O), consente il collegamento di numerosi sensori, comandi e attuatori, inclusi carichi controllati tramite tensione PWM e valvole idrauliche proporzionali. Il dispositivo è perfettamente compatibile con i controllori motore Zapi e altri componenti su rete CAN, garantendo un’integrazione efficiente e flessibile nei sistemi di controllo veicolare.

Alimentazione	36V, 48V, 80V
Temperatura ambiente	-40° ÷ +50°C

Dimensioni	90x225x49 mm
Connettore	Ampseal 35 pin (versione standard) Ampseal 35 e 23 pin (versione premium)
Grado di protezione	IP65

	Standard	Premium
Ingressi digitali	7	11
Ingressi analogici	2	10
PWM Uscite controllate dalla corrente	8	9
PWM Uscite controllate in tensione	2	3
Alimentazione +12V	1	1
Alimentazione +5V	1	1
Interfaccia CAN	2	2

36 V, 48 V, 80 V
Ingressi digitali e analogici
Uscite PWM a controllo di tensione e corrente
Uscite high-side
Interfaccia CAN bus
Conforme a IP65

CAN TILLER

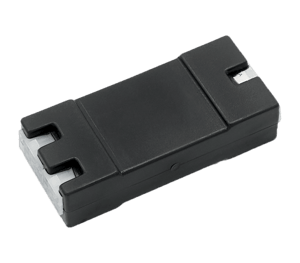

Zapi CAN TILLER è un modulo di interfaccia compatto progettato per convertire segnali fisici analogici e digitali in messaggi CAN, rendendoli disponibili per tutti i dispositivi connessi alla rete CAN. Grazie alla sua compatibilità con i controllori motore Zapi e altri dispositivi CAN, garantisce un'integrazione semplice ed efficiente. Il suo design a basso ingombro lo rende ideale per applicazioni in spazi ristretti, offrendo massima flessibilità nei sistemi di controllo per veicoli elettrici industriali.

MODULI DI INGRESSO E USCITA

CVM

CAN TILLER

Caratteristiche
